Descubre cuáles son las partes de un Barco

Un barco es un cuerpo flotante de forma simétrica capaz de flotar en el agua y trasladarse sobre ella. Se caracteriza por tener una forma cóncava y alargada, y por extremidades estrechas en relación con su centro. Está compuesto por diferentes partes  que varían mucho en función del tipo de embarcación que sea.

Un yate tendrá una serie de partes que puede que no tenga un velero y viceversa, así como un velero tendrá similitudes con un buque de carga. Pero a pesar de sus diferencias, todos los marineros se entienden a la hora de hablar de las partes importantes de un barco. Esto se debe a que los barcos comparten una serie de características comunes en cuanto a estructura se refiere.

En este post te explicamos (con ayuda de infografías) las diferentes partes básicas que debes conocer de un barco y de un velero.
Tabla de contenidos
Mostrar
Ocultar
  • Partes de un barco: comunes a cualquier embarcación
  • Partes de un velero, nomenclatura básica
  • Dimensiones de los Barcos

Partes de un barco: comunes a cualquier embarcación

Dentro del mundo de la náutica existe un vocabulario concreto con numerosos conceptos comunes a todo tipo de embarcaciones. Excluyendo el tipo de material y el tamaño, las partes estructurales de los barcos siempre son las mismas.

A continuación vamos a resumir las principales partes de un barco y para qué sirve cada una:
  1. Proa de un barco: Como comentamos en otro de nuestros post, la parte de delante de una embarcación se denomina Proa y tiene una forma apuntada para poder embestir las olas y facilita la navegación.
  2. Popa de un barco: parte trasera del barco. En esta parte se encuentra el timón y las hélices del barco, lo que sirve para impulsar y dirigir el barco.
  3. Estribor de un barco: En la náutica es la parte lateral de la derecha de un barco.
  4. Babor de un barco: Esta es la parte de la izquierda de una embarcación.
  5. Amuras de un barco: Es la anchura de la embarcación en la parte de la proa, dando lugar a una amura de babor y otra de estribor. Son las responsables de dar la forma apuntada que tiene la parte delantera de los barcos.
  6. Línea de Crujía: Esta linea imaginaria va desde la parte delantera de un barco hasta la parte trasera, y sirve para dividir  el barco en dos partes iguales y simétricas. Cada una de las mitades que divide la Línea Crujía se llaman Bandas, dando lugar a:
  • Banda de Estribor
  • Banda de Babor

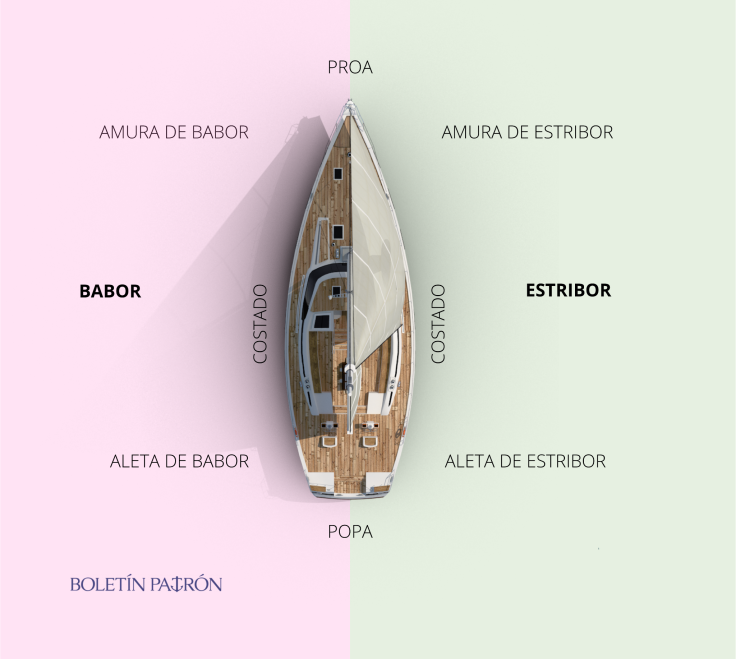

PARTES DE UN BARCO


Los nombres que acabamos de comentar son los más generales para determinar las partes de un barco. No obstante, hay partes muy relevantes que te vamos a contar a continuación.

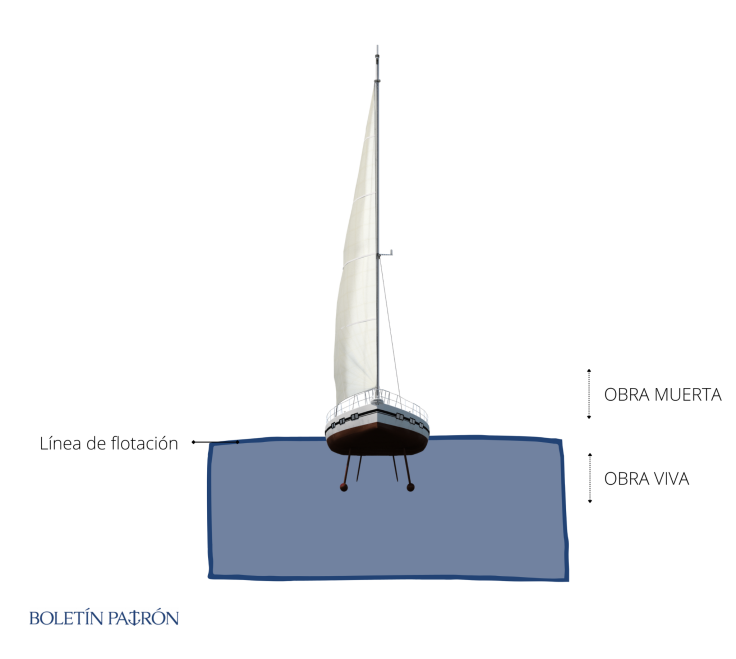

Distribución de las partes de barco desde el agua


Podemos distinguir la parte del barco que se encuentra sumergida y se llama Obra Viva o Carena y a la parte que está fuera que se denomina Obra Muerta

La mitad que separa la Obra Viva y la Obra Muerta, se encuentra otra línea imaginaria a la que se le llama Línea de Flotación.
cuales son las partes de un barco


Resto de partes de un barco que debes conocer


Casco de la embarcación


El casco es la envoltura externa de la embarcación, lo que da forma al barco y tiene parte dentro del agua y parte fuera, tanto en la obra viva como en la muerta.

Candeleros


Sujetan los cables que van por encima denominados Pasamanos y los Guardamancebos que se encuentran a media altura.

Costado


Se encuentra en el casco y es parte de la banda que se divide en otras tres partes:
  • Amura: Es la parte que se encuentra entre la proa y la mitad de la embarcación. Tiene forma de curva tanto en los barcos a motor como en los veleros.
  • Través: Se encuentra en la parte de la mitad del barco.
  • Aleta: Es el otro extremo con respecto a la amura, se encuentra entre la popa y el través.

Cubierta


La cubierta es una zona muy importante en la embarcación.
Es el lugar donde cierra el casco por su parte superior.

Bañera


La Bañera pertenece a la cubierta y es donde está la zona “habitable" de cubierta. Es la zona más segura y donde se encuentra la bitácora con los mandos de motor, winches, la rueda de timón y asientos para la tripulación.

Quilla


La Quilla es la parte más baja del casco de la embarcación y se divide a su vez en dos partes:
  • El pantoque, que es la parte más próxima a la proa. En un momento en el que las olas golpean fuertemente al barco por la proa, se le denomina pantocazo.
  • La roda, es la parte que continúa de la proa hasta la cubierta. Esta zona es una de las más robustas de la embarcación.
Es el lugar donde cierra el casco por su parte superior.
Recibe nuestra newsletter
Gracias por suscribirte!
⚠️  Introduce una dirección válida

Regala


La junta entre la cubierta y los costados se llama regala. En el caso de que la regala sea baja, existen palos verticales que recorren todo el perímetro llamados Candeleros.  No obstante, en algunas embarcaciones como las de motor, los guardamancebos y los pasamanos suelen ser fijos.

Superestructura


Esta parte es muy útil y cómoda para las personas ya que sirve para que tengas altura suficiente para moverse dentro del barco.

Partes de un velero, nomenclatura básica

Un velero es tipo de barco de vela que destaca por ser de las opciones más demandadas. A continuación te explicamos las partes de un velero.

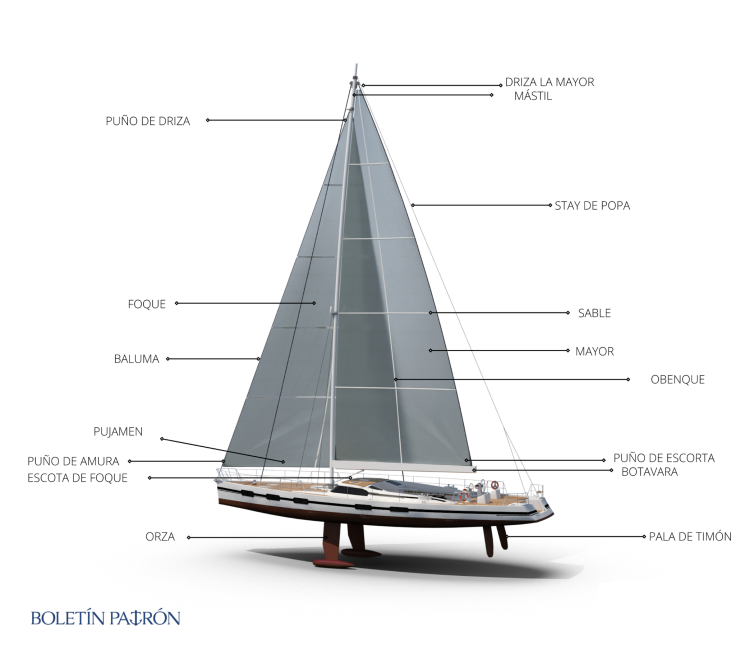

partes de un velero

Mástil


Es el palo vertical de los veleros que se utiliza para sujetar las velas de los barcos.

Botavara


Se trata de un palo o percha horizontal que unido al mástil, sirve para orientar y sujetar la vela mayor.

Onza


Es una pieza habitualmente retráctil que está situada debajo del casco o de la quilla. La función principal de la onza es evitar que la embarcación derive por el efecto del viento. El efecto de la deriva es máximo en ceñida, reduciendo su efecto según vamos hacia el través y con efecto nulo en rumbo de popa.  Es por este motivo que se hace retráctil, para poder retirar la orza en rumbos portantes.

Jarcia firme


Es el conjunto de cables y cabos fijos, que no se tocan o varían de posición en un uso normal de un barco. Sirven para sujetar los palos.
La jarcia firme lo forman los estáis y los obenques.
  • Estáis, stays o estayes: Son cabos o cables de acero que se utilizan para sujetar el mástil impidiendo que caiga hacia proa o popa.
  • Obenques: Son los cables o cabos de la jarcia firme que sujetan los palos o mástiles lateralmente. Se afirman a los costados por unas piezas denominadas cadenotes.
  • Jarcia de labor: Son los cabos y aparejos que utilizamos para orientar las velas y manejar la embarcación. Lo forman las drizas, los amantillos, las escotas, trapa y las contras o retenidas.

Drizas


Cabos o cables que se utilizan para izar o arriar las velas.

Escotas


Cabos que se hacen firmes en el puño de escota de las velas o en la botavara para orientar y manejar las velas.

Amantillos


Son los cabos cuya función es la de sujetar la botavara desde lo alto del palo cuando la vela no está izada.

Trapa


Cabo o cable que sirve para sujetar desde la base del palo la botavara, impidiendo así que se levante a causa del fuerte viento.

La contra o retenida


Son cabos que se utilizan para sujetar la botavara y evitar una trasluchada involuntaria cuando navegamos en rumbos portantes.

Puño de driza o de pena


Se trata del vértice superior de la vela utilizado para hacer firme la driza.

Puño de amura


Es el vértice delantero de la vela triangular de un barco, el que se encuentra más cerca de las amuras. Se encuentra fijado a la parte baja del mástil y en el foque va unido a la proa del barco.

Puño de escota


Es el vértice inferior que está situado más a popa de la vela, donde van afirmadas las escotas en el caso del foque y a la parte posterior de la botavara en la vela mayor.

Sables


Son unas varillas o tubos laminados normalmente de fibra de vidrio o carbono que se utilizan para dar forma y rigidez a la vela. Los sables, además, evitan que se formen arrugas verticales.

Grátil


Es el lado de la vela que va unido y sujeto al mástil en el caso de la vela mayor y al stay en el caso del foque.

Baluma


Es el lado posterior de la vela, va desde el puño de driza al puño de escota.

Pujamen


Es el lado inferior de la vela triangular. En la vela mayor el pujamen va unido a la botavara.

Dimensiones de los Barcos

Las dimensiones de los barcos también son comunes todos barcos y sirven, entre otras cosas, para saber que tipo de embarcación puedes llevar.

Eslora


Es la longitud del barco, existen 2 tipos de eslora, eslora máxima y eslora de flotación.

La eslora máxima es el total de la eslora con todos los añadidos que pueda tener la embarcación.

Para saber si puedes gobernar o no una embarcación necesitarás saber su eslora máxima. Por ejemplo, con el título de Patrón de Embarcaciones de Recreo podrás llevar embarcaciones de hasta 15 metros de eslora máxima.

Por otro lado, está la eslora de flotación que es la longitud de la embarcación que está en contacto con el agua.

El ancho de la embarcación se llama Manga, el mayor ancho suele estar entre el través de babor y el través de estribor.

Puntal


Se trata de la longitud vertical medida en la mitad de la embarcación entre la línea de cubierta y la parte superior de la quilla.

Francobordo


Es la distancia vertical medida sobre el costado de la embarcación desde la línea de flotación hasta la cubierta más alta. La distancia vertical de la medida entre la línea de flotación y la quilla se llama Calado, esta distancia no es la misma a lo largo de toda la embarcación. Se toma como calado máximo la parte más hundida de la embarcación.
